氧化鋅避雷器測試儀輸入PT二次電壓作為參考信號，同時輸入MOA電流信號，經(jīng)過傅立葉變換可以得到電壓基波U1、電流基波峰值Ix1p和電流電壓角度Φ。因此與電壓同相分量為阻性電流基波峰值（Ir1p），正交分量是容性電流基波峰值（Ic1p）：

Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ

考慮到δ=90°—Φ相當于介損角，直接用Φ評價MOA也是十分簡捷的：沒有“相間干擾”時，Φ大多在81°~86°之間。按“阻性電流不能超過總電流的25%”要求，Φ不能小于75.5°，可參考下表對MOA性能分段評價：

實際上Φ<80°時應當引起注意。

接地:

測量前先連接地線，測量完最后拆接地線！如果接地點有油漆或銹蝕必須清除干凈。

參考電壓

參考電壓信號線一端插入?yún)⒖茧妷翰遄硪欢私颖粶y相PT二次低壓輸出：小黑夾子接中性點(x)，小紅夾子接待測相電壓(a/b/c)。外施法測量時接升壓變壓器的測量繞組。如果PT距離較遠，可使用加長線。

電流信號

先將泄漏電流信號線插頭插入氧化鋅避雷器測試儀，后將另一端夾子夾到（或通過絕緣竿搭到）被測相MOA放電計數(shù)器上端。試驗室內(nèi)可將無放電計數(shù)器的MOA放到絕緣板上，由MOA下端取電流信號。電流信號不能使用加長線。

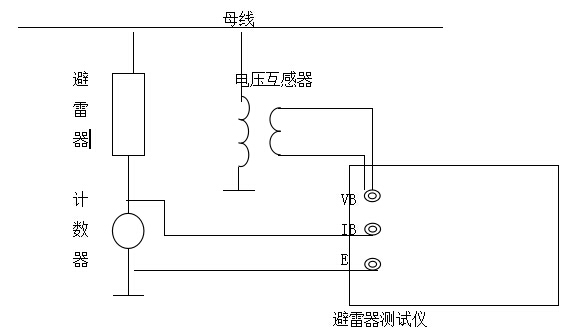

接線圖如下：
