回路電阻測試儀

    目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量變壓器線圈的直流電阻、高壓斷路器的接觸電阻，而這類電橋的測試電流僅為mA級，難以發現變壓器線圈導電回路導體截面積減少的缺陷。在測量高壓開關導電回路的接觸電阻時，由于受到油膜和動靜觸點間氧化層的影響，測量的電阻值偏大若干倍，掩蓋了真實的接觸電阻值。因此，電力部標準SD301—88《交流500KV電氣設備交接和預防性試驗規程》和新版《電氣設備預防性試驗規程》對斷路器、隔離開關接觸電阻的測量電流作出不小于100A的規定，以確保測量的準確度。

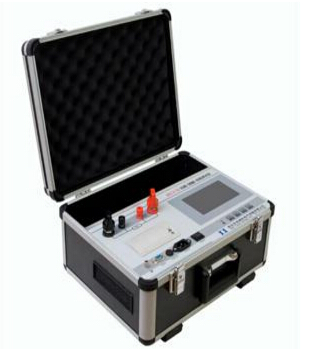

    HLY(100A/200A)-H回路（接觸）電阻測試儀是采用數字電路技術和開關電源技術相結合設計而成。武漢華電高科回路（接觸）電阻測試儀的它適用于開關控制設備的接觸電阻、回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻和接觸電阻，并用數字顯示出來。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試得要求。

    回路（接觸）電阻測試儀操作程序

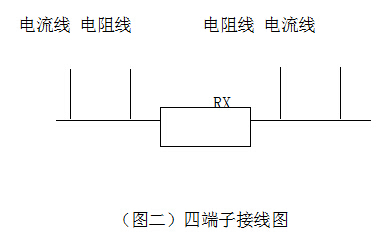

    1、按圖二接線方法接線。


     2、檢查確認無誤后，接通電源開關，測量線夾一定要夾在電流線夾內側。否則測量結果不準確。
    3、按下測量開關，調節電流調節旋鈕，使電流升至100A，此時電阻表顯示值為所測的接觸電阻值。（若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100A，例如為Io，電阻表顯示為Uo，則實際電阻值為R=100×Uo÷IoμΩ）。
    4、如果按正確接線方式使用，可是測量電流達不到100A，則應將測試線的電流線的截面積增大。
    5、測量完畢，斷開電源開關，將測試線夾收好，放在備件箱內。
